產品簡介

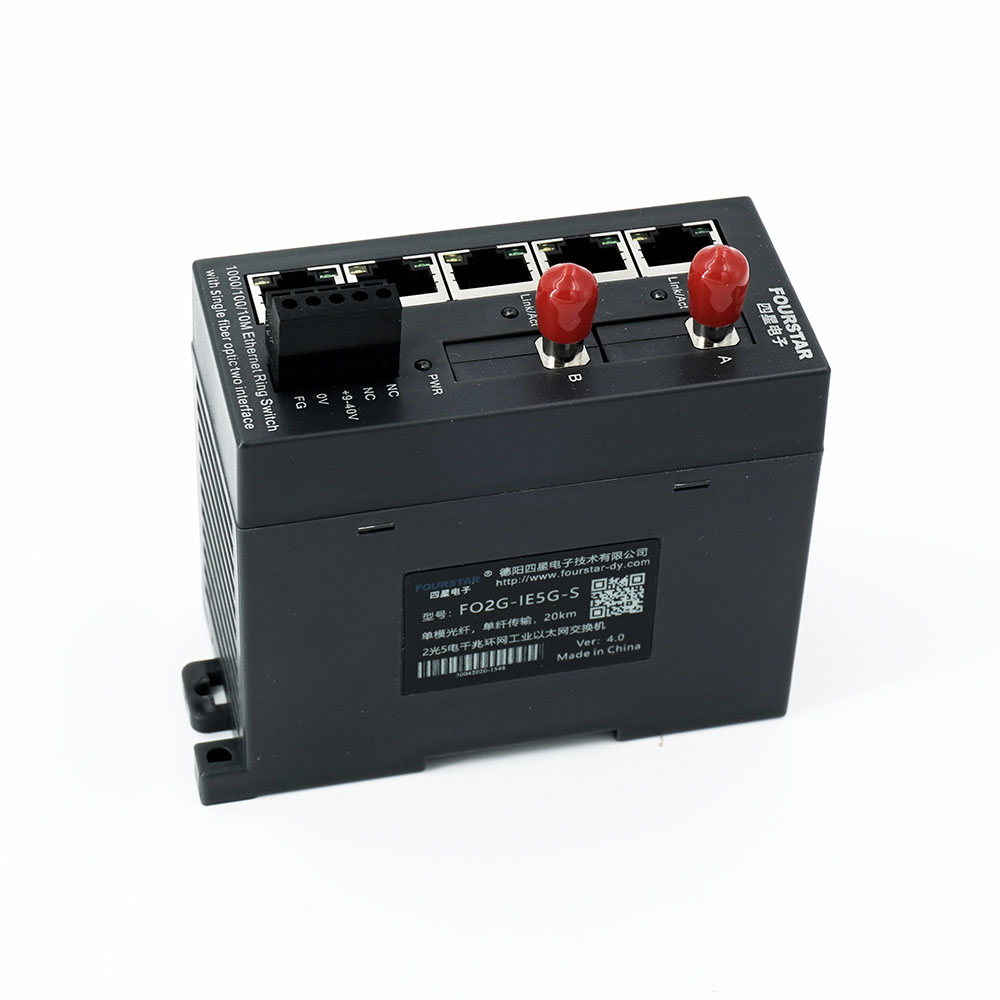

單模單纖2光5電千兆環網工業以太網交換機。2對千兆單纖光接口和5個千兆R(shí)J45以太網交換機電接口，光口和電口均支持環網冗余拓?fù)?，網口速率1000M/100M/10M自適應，光口速率1000M，電源端口-網口-光纖端口全部隔離，光纖接頭標配ST接頭，適用光纖：?jiǎn)文?/125、10/125、8.3/125um，最大傳輸距離20km。DIN35mm標準導軌安裝或螺栓固定安裝，-40～+85℃工業級寬溫型。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 雙光口，單纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。 產品型號：FO2G-IE5G-S | |
多模62.5/125um、50/125um。 產品型號：FO2G-IE5G-M | ||
光纖接口 | 標配ST接頭，可選配SC、FC接頭。 | |
波長 | A光口：1310nm發/1550nm收，B光口：1550nm發/1310nm收。 | |
發射光功率 | -15dBm。 | |
接收光靈敏度 | -34dBm。 | |
傳輸速率 | 1000Mbps。 | |
光纖最大傳輸距離 | 多模光纖5公里，單模光纖20公里（可定制80公里或以上）。 | |
環網支持 | 支持環網冗余拓?fù)洌蓡苇h(huán)和多環。 | |
網口參數 | 接口類型 | 帶LED指示燈的標準RJ45插座。 |
通訊速率 | 1000M/100M/10Mbps自適應。 | |
電纜最大傳輸距離 | 100M/10M速率使用超五類無氧銅雙絞線最長100米；1000M速率使用六類無氧銅雙絞線最長100米。具有MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。 | |
環網支持 | 每個網口均支持環網冗余拓?fù)洌蓡苇h(huán)和多環。 | |
其它 | 具有廣播風暴抑制功能，限制網絡廣播風暴產生的過量報文，有效維護數據正常傳輸。 | |
通訊協議 | IEEE802.3x、10/100/1000Base-T、IEEE 1000Base-X/IEEE 100Base-FX工業以太網標準。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗5W。 |
接口隔離 | 電源端口-網口-光口三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP20。 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高）。 | |
重量 | 200克。 | |

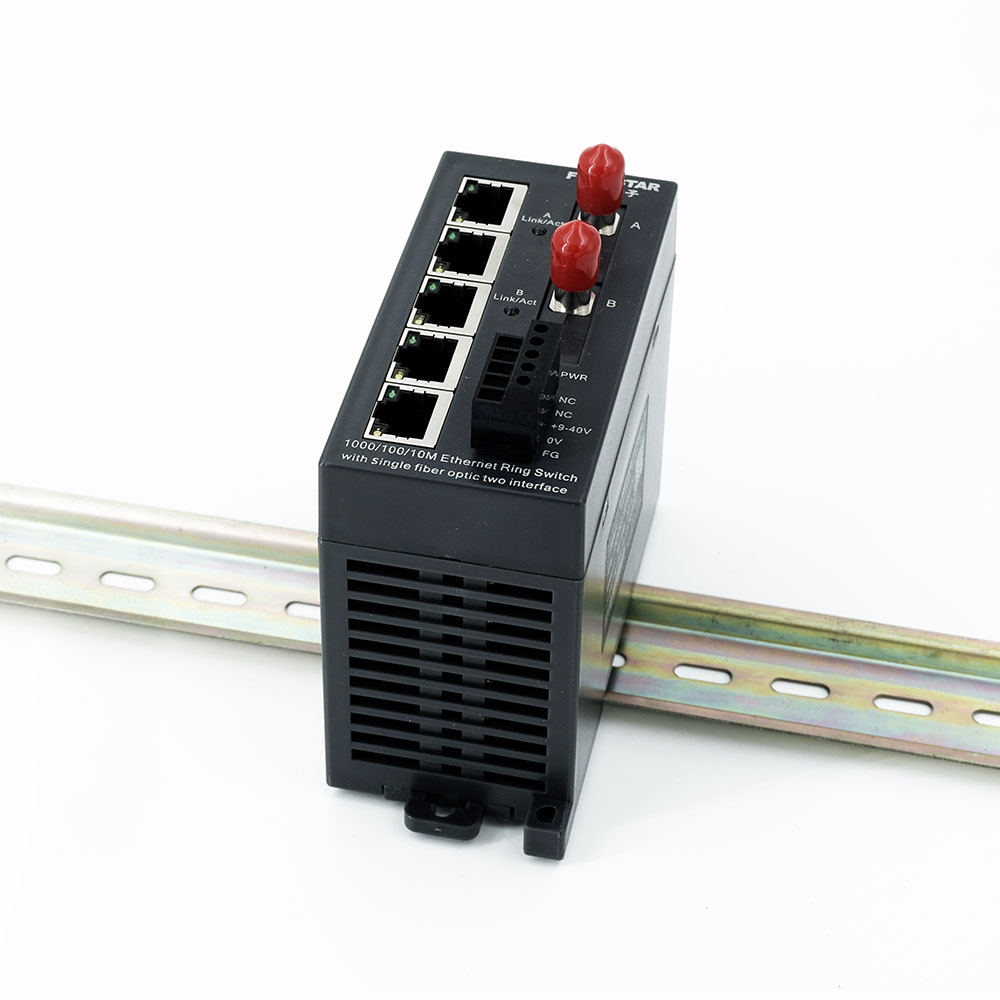

安裝方式 | DIN35mm標準導軌安裝或螺栓固定安裝。 | |

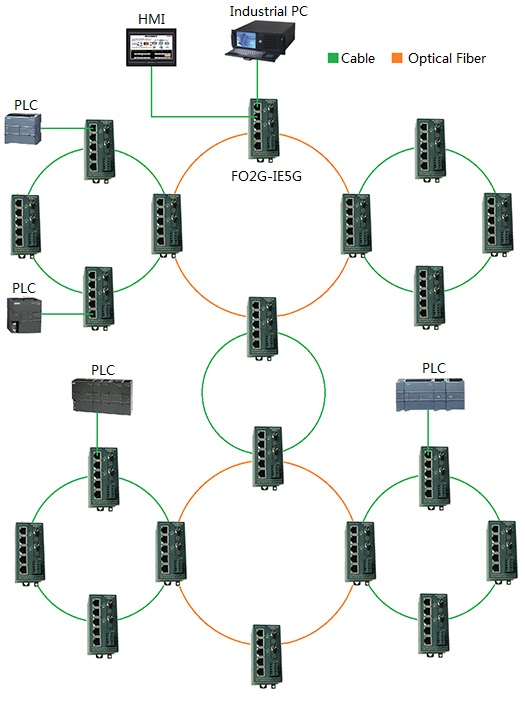

應用拓?fù)?/strong>
