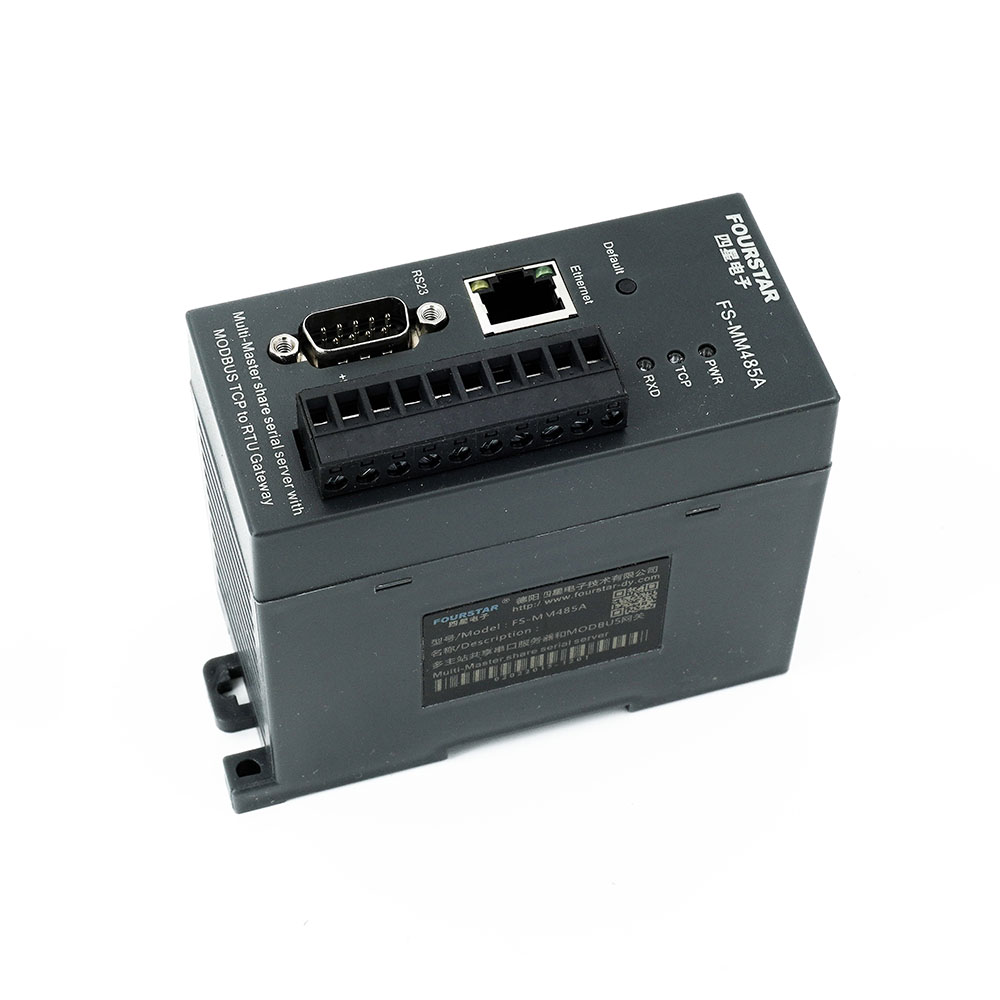

產品簡介
多主站共享串口服務器及MODBUS TCP/RTU網關。不改變現有通訊協議和軟件，實現多達96個主站同時實時監控一個從站串口設備或一條串行總線上的多個從站串口設備，這些主站可以是多臺電腦、觸摸屏、PLC主站等。支持無協議透明傳輸和MODBUS TCP/RTU網關，工業級設計，網口-串口-電源端口三方全隔離，-40℃～+85℃工作溫度，DIN35標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
網口參數
| 端口類型 | RJ45插座，帶有LED指示燈。 |
速率 | 10/100Mbps自適應。 | |
隔離保護 | 內置隔離變壓器，隔離電壓1500V。 | |
最大傳輸距離 | 100米。 | |
串口參數 | 端口類型 | RS232為DB9Male插座，RS485/422為接線端子。 |
RS232信號 | TXD、RXD、RTS、CTS。 | |
RS485信號 | D+、D-、SG。 | |
RS422信號 | TXD+、TXD-、RXD+、RXD-、SG。 | |
通訊參數 | 波特率：1200bps-115200bps。 | |
數據位：5/6/7/8。 | ||
校驗位：None/Odd/Even/Mark/Space。 | ||
停止位：1/2。 | ||
流控：無流控、CTS/RTS、XON/XOFF。 | ||
接口保護 | RS485接口500W防雷擊浪涌保護，RS232和RS422接口5W防浪涌保護，所有信號15kV ESD保護。 | |
RS232最大傳輸距離 | 30米。 | |
RS485/422最大傳輸距離 | 1200米。 | |
軟件參數 | 以太網協議 | TCP，UDP，IP，DNS等標準TCP/IP協議。 |
工業通訊協議 | MODBUS TCP/RTU標準網關。 | |
工作模式 | TCP Client | |
TCP Server | ||
UDP | ||
MODBUS TCP_Master — MODBUS RTU_Slaver | ||
MODBUS RTU_Master — MODBUS TCP_Slaver | ||
多主站工作模式，支持最多96個主站。 | ||
單主站工作模式。 | ||
參數配置方式 | Web瀏覽器。 | |
通訊方式 | Socket、虛擬串口。 | |
通用參數 | 工作電壓和功耗 | 電壓DC9-40V，功耗3W。 |
接口隔離 | 電源端口-串口-網口三方相互隔離，隔離電壓1500V。 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高）。 | |
重量 | 170克。 | |

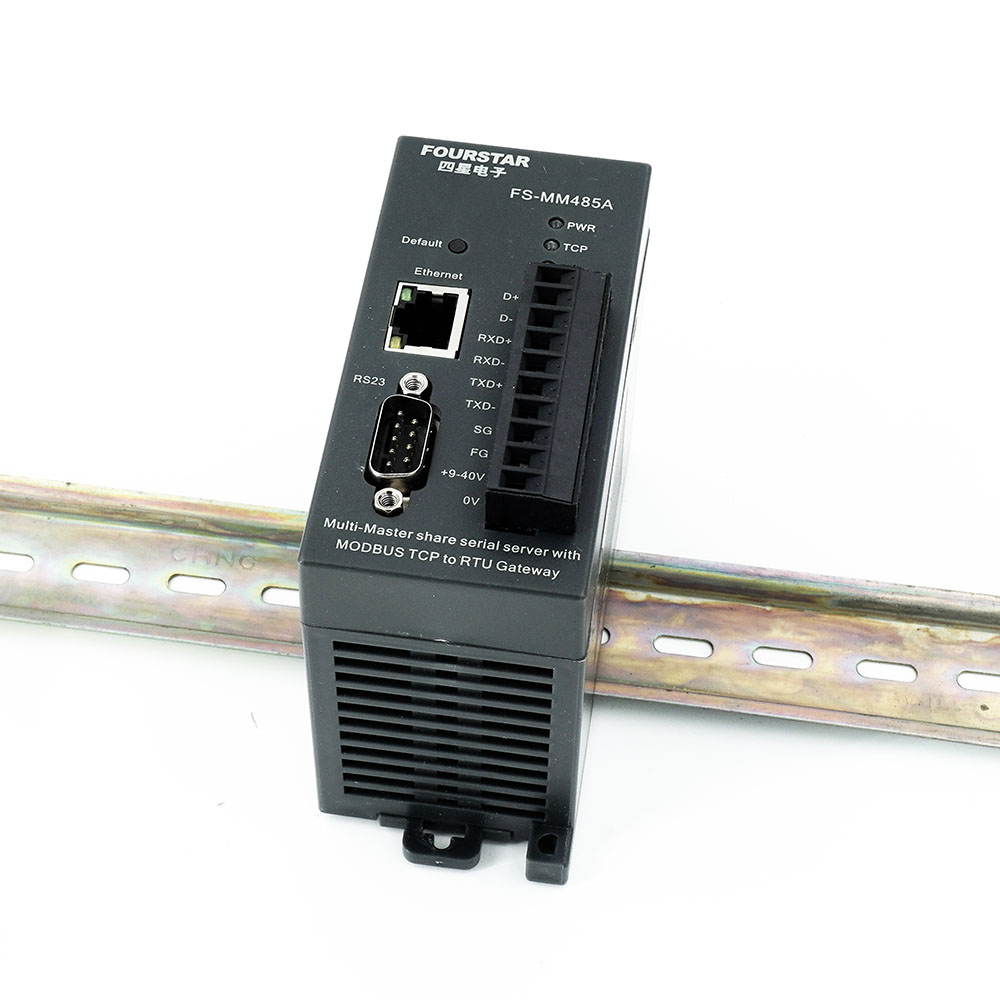

安裝方式 | DIN35mm標準導軌安裝。 |

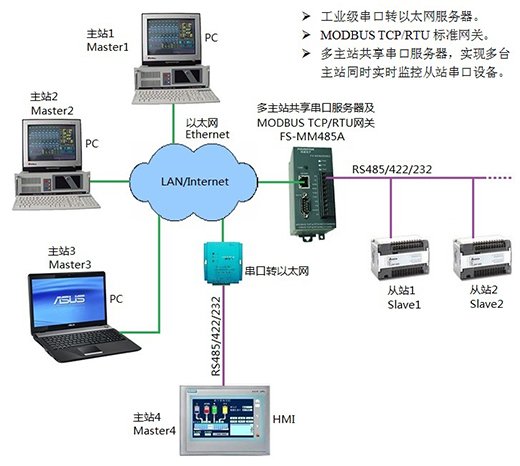

應用拓?fù)?/strong>
